一、方案背景

回流焊熱風電機的運行轉速是影響熱交換能力的關鍵因素，需要實時監控其運行狀態以保證正常生產。由于熱風電機的安裝空間緊湊，不便安裝轉速傳感器，且布線困難，后期運行維護不便，因此信立科技提出一種通過監測電流變化判斷電機運行狀態的方案，更簡單可靠。

二、方案設計

1、設備選型

選擇DTSD3366D/XL系列三相電子式電能表，配置開環式電流互感器，不更改任何現有的電氣線路，采集各溫區電機的運行電流，分析判斷電機過載、空載、斷線或是電機本體故障。

2、網絡傳輸

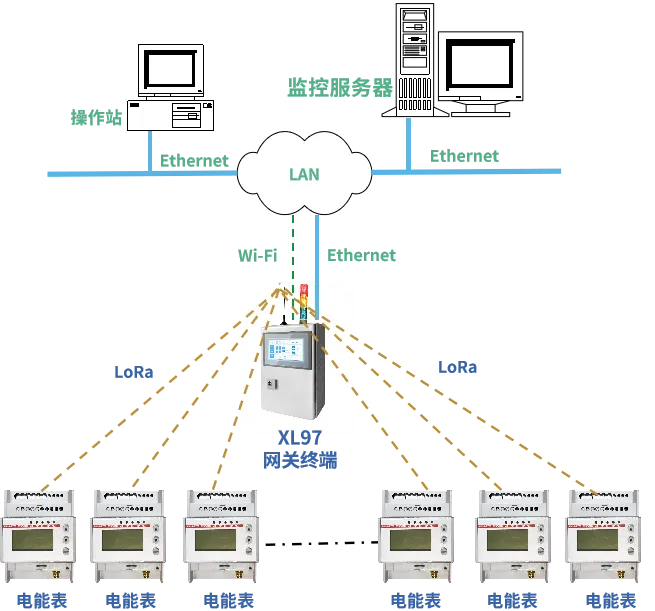

DTSD3366D/XL系列三相電子式電能表，通過LoRa無線傳輸電流數據至XL97網關終端，可實現就地監控；XL97網關終端通過Ethernet或Wi-Fi推送數據至監控平臺，實現遠程監控。

3、監控平臺

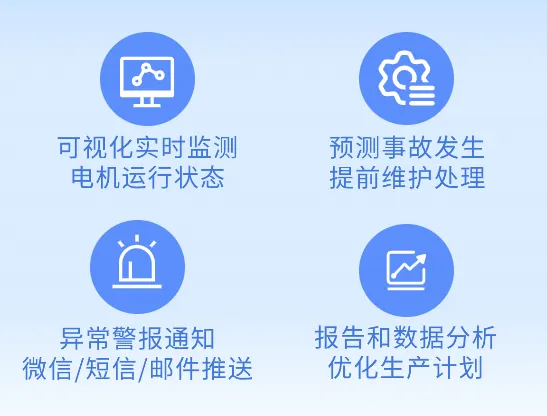

根據實際監測需求，搭建XLSCADA監控平臺，實現電機運行狀態實時監測、智能預警等功能：

三、方案價值

提高生產效率：實時監測可確保熱風電機穩定運行，及時發現并解決故障，減少設備停機時間，提高生產效率；

提高設備利用率：根據設備實時運行數據預測其維護周期和可能的故障，能更合理地對設備進行維護，提高設備的利用率。

生產質量保證：實時監測設備各項指標，確保設備運行狀態良好，從源頭上保證了生產的穩定性和產品質量的提升。

降低運營成本：監控系統可定位和診斷設備故障，大大減少人工巡檢的人力和時間成本。
