無線采集裝置應用
XL60無線采集裝置，采集工業現場模擬、開關量，輸出模擬、開關量，可選多種無線通訊方式和通信協議。
兩臺采集裝置實現信號對傳：一臺的開關、模擬信號輸入，透傳到另一臺，輸出相應的開關、模擬信號。
應 用：
采集生產機臺，空壓機、制冷機等各種設備的運行信號。
用于報警信號，遠程啟、停信號的無線遠傳。
作為RTU，用于管網、水源井、水池、換熱站、泵站，等場景采集壓力、溫度、液位、流量、設備運行信號，等等。
XL60無線采集裝置
XL60無線采集裝置，采集現場變送儀表的電流、電壓信號，控制器輔助接點信號，接收上位機下發的控制指令，輸出電流、電壓、繼電接點等控制信號。
信號透傳：石油、化工、冶金等工廠，選擇一對XL60，將現場儀表的電流、電壓、開關等信號，無線對傳到PLC或控制、顯示儀表，減少直接敷設電纜傳輸信號的麻煩和施工成本。
XL60由一臺主機模塊和多臺I/O模塊組合而成。
- 選擇LoRa通信時，須選XL9X系列物聯網關作為無線接收端。
- 工作電壓：DC24V。
- 可為用戶定制開發通信協議。
- I/O模塊可獨立使用，采集、輸出開關、模擬信號，通過RS485 & Modbus RTU協議輸出。
- 每個模塊有兩個XBUS總線接口，方便現場擴展聯接。
- I/O模塊獨立使用時，模塊上有撥碼開關，非常方便設定通信參數。
- 無線采集裝置，可安裝在PLC柜、變頻器柜、動力控制柜、控制箱、操作臺，等現場控制柜內。
- 可選擇XLL系列一進兩出信號隔離器，從原有的控制系統獲取信號，而且不影響原系統運行。
- 工作電壓：DC24V。
采集裝置應用
- LoRa頻段可按不同國家、地區規定供貨。
- XL90或XL95物聯網關作為無線接收端，進行協議轉換，數據轉發。
- 物聯網關，通過Ethernet(以太網)或RS485，上傳數據至監控平臺、PLC、觸摸屏、控制器等設備，支持MQTT、 Modbus、API、寫數據庫等通信協議。
應 用：
工廠、車間、園區，等的設備運行信號、工藝參數（溫度、壓力、位移、轉速、計數、PH值、、、）采集傳輸。
采集裝置應用2
- 支持全網通4G、NB通信。
- NB信號不好的區域，建議選擇4G通信模式。
應 用：
- 離散型的機器設備，運行信號、工藝參數（溫度、壓力、位移、轉速、計數）采集上傳至云平臺。
- 管網、管溝，壓力、溫度、液位、流量、氣體濃度等信號，采集上傳至云平臺。
應用場景：
大型設備，遠程運行監管。
供水、供熱、排水等系統遠程監控。
金融企業對大型設備、物資的監管；設備出租企業對設備的遠程運行監管。
采集裝置應用3
用于Wi-Fi覆蓋的區域。
適用于車間內的數據采集和無線傳輸，且有局域網Wi-Fi覆蓋的區域。
應 用：
采集車間機器設備運行信號、工藝參數（溫度、壓力、位移、轉速、計數、產量、、、），通過LAN直接推送數據至監控服務器。
I/O模塊應用
XL60無線采集裝置，有多種信號輸入、輸出模塊可選：
- I/O模塊可選：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) 。

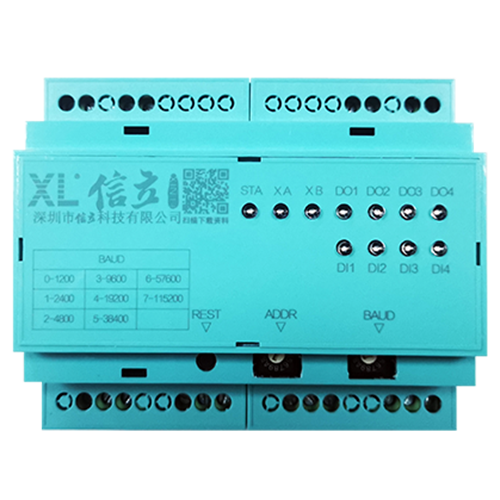

- XLDX開關量模塊：DI可接入無源、有源接點，NPN信號；DO是繼電器信號輸出。
- XLAI模擬量輸入模塊：可選溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V，等信號輸入。
- AI輸入是DC4-20mA時，支持兩線制接線；信號輸入帶隔離，無需再配信號隔離器。
- XLAO模擬量輸出模塊：支持4～20mA，0～20mA，0～5V，等信號輸出。
- 四種模塊可任意數量（總量不超過8個）組合，通過XBUS總線，接入主機模塊。
信號透傳應用
XL60無線采集裝置，支持LoRa通信時，能實現信號透傳。
應用場景：
- 設備遠程起、停，聯鎖。
- 報警信號遠傳。
- 信號遠傳（透傳）。
